Xi'an Dongmeng Group Co., Ltd. yra vienas patikimiausių cinkuoto plieno PV tvirtinimo sistemos gamintojų ir tiekėjų Kinijoje, taip pat palaiko individualų aptarnavimą. Turėdami didelę patirtį, nuoširdžiai sveikiname jus, kad čia galite įsigyti pigių produktų ir gauti nemokamą pavyzdį iš mūsų gamyklos. Dėl kainų konsultacijos susisiekite su mumis.

„Dongmeng Group“ siūlo konstrukcinius plieno komponentus ir tvirtinimo mazgus, skirtus įvairiems fotovoltinio montavimo būdams. Sistemos pasirinkimas priklauso nuo modulio išdėstymo, atramos sąlygų, pamato konstrukcijos, vėjo poveikio, priežiūros prieigos ir projekto reikalavimų.



Ant žemės montuojamos saulės PV konstrukcijos



Sukurta atvirame lauke ir didelio masto saulės energijai. Konfigūracijose gali būti varomi plieniniai poliai, įžeminimo sraigtai arba betoniniai pamatai, atsižvelgiant į geotechninį ir konstrukcinį projektą. Plieniniai stulpai, gegnės, C/Z stulpeliai ir įstrižinės tvirtinimo detalės sudaro apkrovos kelią nuo modulių iki pamatų.

Komercinis ir pramoninis montavimas ant stogo



Pritaikytos atramos tinkamiems metaliniams arba betoniniams stogams su mechaniniu tvirtinimu arba, jei reikia, suprojektuotais balastiniais įrenginiais. Turi būti patikrinta stogo talpa, atsparumas pakėlimui, hidroizoliacija, šiluminis judėjimas ir suderinamumas su stogo medžiagomis.

Saulės automobilių stoginės montavimo konstrukcijos



Konstrukcinės plieninės kolonos, sijos, sijos ir jungiamosios plokštės saulės energijos parkavimo stogams. Projektai derinami su transporto priemonės prošvaisa, kolonų tarpais, vėjo pakėlimu, drenažo įrengimu ir galiojančiais pastato reikalavimais.

Žemės ūkio PV paramos struktūros



Paaukštintas cinkuoto plieno rėmas, skirtas žemės ūkio instaliacijai. Struktūrą galima sukonfigūruoti taip, kad būtų galima pasiekti žemės ūkio techniką, pasėlių tarpus, modulių atstumą ir konkrečios vietos pamatų reikalavimus.

Šiame specifikacijų vadove apibendrinami pagrindiniai konfigūruojami cinkuoto plieno saulės kolektorių montavimo konstrukcijų parametrai. Galutinės vertės nustatomos pagal patvirtintus brėžinius, gamybos galimybes, konstrukcinius reikalavimus ir sutartą pirkimo specifikaciją.

Saulės montavimo konstrukcijos eksploatacinės savybės priklauso ne tik nuo pagrindo medžiagos, bet ir nuo jos skerspjūvio geometrijos, jungties detalių, apsaugos nuo korozijos ir montavimo leistinų nuokrypių.



„C Channels“ ir „C Purlins“.

Šaltai formuoti plieniniai profiliai, naudojami kaip antriniai atraminiai elementai, įtvarai arba montavimo bėgiai. Struktūriniam pritaikymui parenkamas pjūvio gylis, flanšo plotis, lūpų geometrija, storis ir štampavimo raštas.

Z Purlins

Z formos plieniniai profiliai tinkamiems nepertraukiamiems arba perlaidiems konstrukcijoms. Perdengimo ir sujungimo detalės turi būti suprojektuotos taip, kad būtų galima perkelti numatytą apkrovą.

Stulpai ir struktūriniai vamzdžiai

Apvalios, kvadratinės ir stačiakampės tuščiavidurės sekcijos kartu su pasirinktais atvirais profiliais, naudojamos vertikaliose atramose ir tvirtinimuose. Narių dydžiai priklauso nuo ašinės apkrovos, lenkimo, lenkimo ir pamatų jungčių.

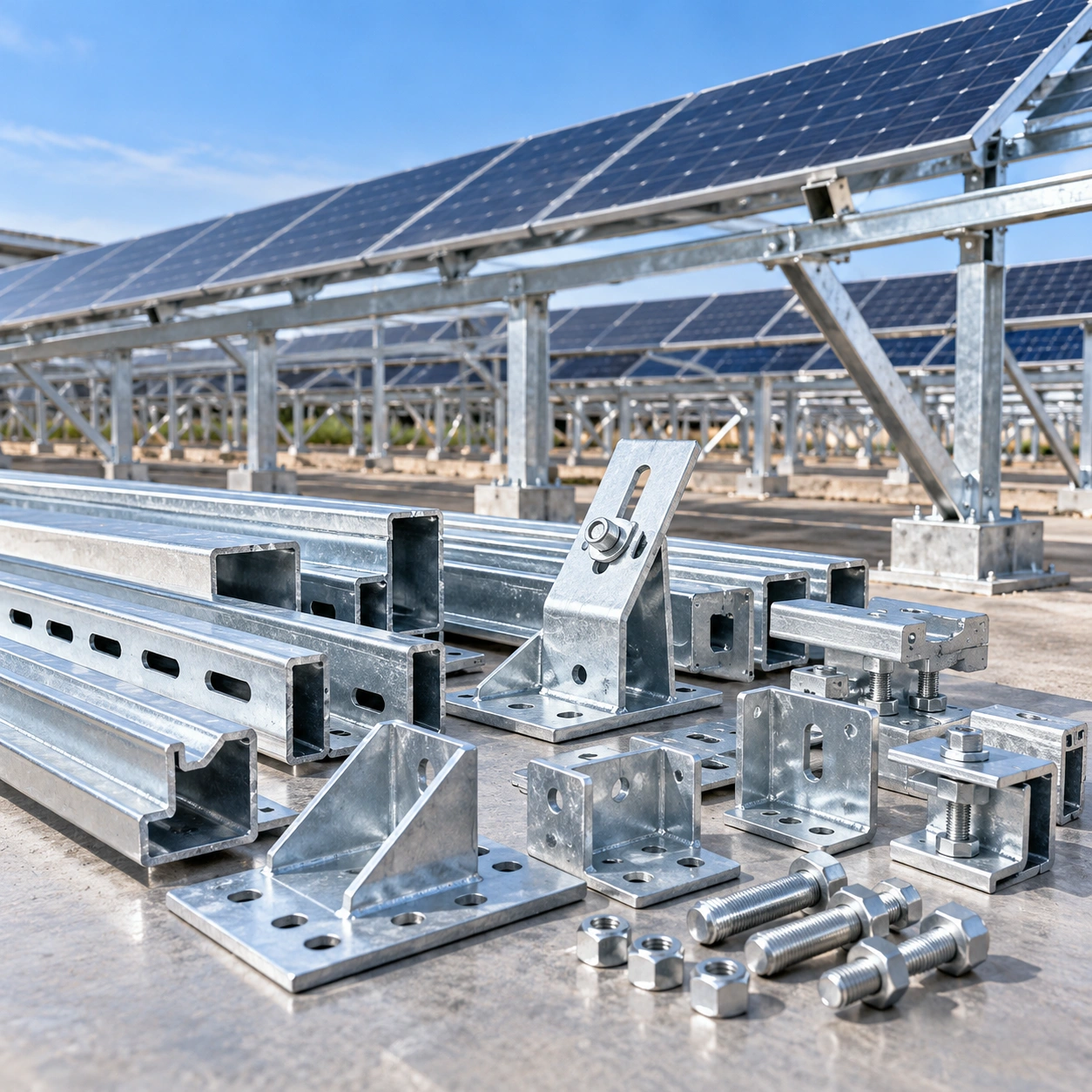

Laikikliai, pagrindinės plokštės ir jungtys

Pagal užsakymą pagamintos jungtys, įskaitant tarpines plokštes, įpjovas, tvirtinimo plokštes ir sujungimo komponentus. Skylės padėtis, kraštų atstumai, prieiga prie varžtų ir dangos suderinamumas kontroliuojami pagal patvirtintą gamybos brėžinį.

Tinkamai parinktas plieninis profilis turi būti atsparus PV modulių sukeliamoms jėgoms, įskaitant lenkimą, šlytį, ašinį gniuždymą ar tempimą ir galimą sukimą.

Liekniems šaltai formuojamiems C ir Z profiliams konstrukciją gali lemti vietinis įlinkis, iškraipomas įlinkis, jungties ekscentriškumas ir efektyvios profilių savybės. Paprasčiausias profilio storio padidinimas, nepatikrinus šių veiksnių, nebūtinai yra pats efektyviausias sprendimas.

„Dongmeng Group“ gali paremti projektų pirkimą su pritaikytais matmenimis ir pagamintais komponentais pagal apibrėžtus projektavimo kriterijus.

Cinkuoto plieno tvirtinimo konstrukcijos ilgą laiką yra veikiamos lauko aplinkoje. Todėl dengimo proceso pasirinkimas yra svarbus pirkimo sprendimas, ypač pakrantėse, drėgnose, pramoninėse ir didelio druskingumo vietose.

Karštai cinkuotas vs iš anksto cinkuotas vs Zn-Al-Mg dengtas plienas

Svarbus inžinerinis skirtumas: ISO 1461 ir ASTM A123 taikomi atitinkamiems karštai cinkuotiems gaminiams, o EN 10346 ir ASTM A653 apima nuolat dengtus plokščius plieno gaminius. Jie neturėtų būti pateikiami kaip keičiami kiekvieno cinkuoto komponento sertifikatai. Tvirtinimo detalėms gali reikėti atskirų dangos specifikacijų.

PV montavimo konstrukcijoms renkantis dangą reikia atsižvelgti į koroziją aplinkoje, kondensaciją, chlorido poveikį, paviršiaus drenažą, įtrūkimus, skirtingą metalo kontaktą ir prieinamumą ateityje.

25 metų ar ilgesnis projekto projektavimo laikotarpis automatiškai nereiškia, kad bet kuriai konkrečiai cinkuotai dangai tuo laikotarpiu nereikia priežiūros. Dangos tarnavimo laikas priklauso nuo vietinių aplinkos sąlygų, pradinių dangos savybių ir apsauginės konstrukcijos. ISO 14713-1 pateikia rekomendacijas dėl cinko dangos pasirinkimo ir atsparumo korozijai įvairiose aplinkose.

Dėl projekto užklausų nurodykite reikiamą dangos standartą, dangos storį arba masę, vietą ir numatomą aplinkos poveikį.

Sukurta pagal faktines projekto sąlygas

Patikimoms saulės energijos montavimo sistemoms reikia patikrinti visą konstrukcijos apkrovos kelią, pradedant PV moduliu ir prispaudimo sistema per atraminius elementus ir jungtis iki pastato konstrukcijos ar pamato.

Renkantis sistemą reikia įvertinti šiuos veiksnius:

Vėjo slėgis ir pakilimas, įskaitant krašto ir kampo efektus

Sniego poveikis ant žemės ar stogo, dreifas ir kaupimasis, jei taikoma

Nuolatinės apkrovos iš modulių, bėgių, kabelių ir pagalbinės įrangos

Seisminis poveikis, kai to reikalauja vietiniai teisės aktai

Narių stiprumas, lenkimas, tinkamumas naudoti ir prijungimo pajėgumas

Pamatų atsparumas, grunto charakteristikos ir nusėdimas

Šiluminiai judesiai, diferencinis išsiplėtimas ir montavimo tolerancijos

Projektinė apkrova gali nurodyti ASCE/SEI 7, EN 1991, AS/NZS 1170 arba kitą taikomą nacionalinį kodą. Plieninių elementų projektavimas, tvirtinimas ir pastato patvirtinimai turi atitikti atitinkamą projekto jurisdikciją. Pavyzdžiui, ASCE 7-22 apima apkrovų tipus, įskaitant vėją, sniegą ir seisminius veiksmus.

Vėjo apkrovos ir sniego apkrovos patikrinimas

Atsparumas vėjui ir sniegui turi būti įvertintas atsižvelgiant į faktinį plokščių išdėstymą, nuolydį, aukštį, reljefą, ekspoziciją ir atramos geometriją.

Paskelbtų bendrųjų verčių, pvz., maksimalaus vėjo greičio arba vienodo skliausto pajėgumo, nepakanka projekto saugai patvirtinti.

Prieš patvirtindamas gamybą, atsakingas projekto inžinierius turėtų patikrinti elementų dydžius, tvirtinimą, jungties stiprumą, pamatus ir reikalingas tinkamumo naudoti ribas.

Pamatų ir priedų suderinamumas

Ant žemės montuojamos sistemos: pamatų variantai gali būti varomi plieniniai poliai, sraigtiniai poliai ir gelžbetoniniai pamatai. Tinkamas sprendimas priklauso nuo grunto sąlygų, korozijos poveikio, įrengimo apribojimų ir patikrintų geotechninių parametrų.

Stogo sistemos: prieš montuojant turi būti įvertinta esama stogo konstrukcija, stogo lakštas arba pagrindas, patvirtinti inkarai, tvirtinimo tarpai, pakėlimo apkrovos ir hidroizoliacinės detalės.

„Dongmeng Group“ palaiko OEM ir konkrečiam projektui skirtų cinkuoto plieno tvirtinimo elementų ir pagamintų mazgų tiekimą.

Gamybos galimybės

01 - Medžiagos pasirinkimas

Peržiūrėkite plieno rūšį, dengimo būdą ir įvesties medžiagų reikalavimus pagal patvirtintą medžiagų sąskaitą.

02 - Pjovimas ir profilio formavimas

Paruoškite plieninius elementus naudodami nurodytus pjovimo matmenis, šaltai formuojamus profilius ir gamybos leistinus nuokrypius.

03 - CNC perforavimas ir gręžimas

Padarykite prijungimo angas, plyšius ir kartokite tvirtinimo būdus, kad atitiktų montavimo brėžinį.

04 - Suvirinimas ir jungčių gamyba

Jei reikia, pagaminkite patvirtintus suvirintus komponentus, jungiamąsias plokštes ir konstrukcinius mazgus.

05 - Apsauga nuo korozijos

Užtepkite arba įsigykite nurodytą dangos sistemą, derindami išankstinio dangos gamybą, ventiliacijos / drenažo detales ir bet kokius leistinus remonto darbus po dengimo.

06 - Matmenų tikrinimas ir pakavimas

Patikrinkite pasirinktus gamybos matmenis, komponentų identifikavimą ir apsauginę pakuotę pagal sutartus tikrinimo ir pristatymo reikalavimus.

Tinkinimo parinktys

Galimos pritaikymo diskusijos apima plieno rūšį, sekcijos geometriją, elemento ilgį, skylių raštus, montavimo kampą, jungties laikiklius, paviršiaus apdorojimą, žymėjimą, pakavimo konfigūraciją ir konkrečiam projektui skirtą medžiagų sąskaitą.

Pakartotiniams užsakymams patvirtinti brėžiniai ir patikslintos specifikacijos padeda išlaikyti gamybos partijų nuoseklumą.

Inžinerinių pirkimų atveju medžiagų atsekamumas ir tikrinimo įrašai yra tokie pat svarbūs kaip ir gatavų gaminių išvaizda.

Atsižvelgiant į pirkimo reikalavimus, patikrinimas ir dokumentai gali apimti:

Plieno klasės ir medžiagos identifikavimas

Atitinkami matmenų ir geometriniai nuokrypiai

Skylių išdėstymas ir komponentų pritaikymas

Cinkuotos dangos storis arba dangos masė, atitinkamai

Paviršiaus išvaizda, matomi pažeidimai ir darbo kokybė

Kiekio patikrinimai, identifikavimo ženklai ir pakavimo įrašai

Medžiagos sertifikatai, įskaitant EN 10204 3.1, jei nurodyta ir yra

Trečiosios šalies patikra pagal sutartą patikrinimo ir bandymo planą

Inžinerinė dokumentacija: projektams, kuriems reikalingi CAD brėžiniai, konstrukciniai skaičiavimai, pamatų projektavimas, montavimo instrukcijos arba konkretaus kodo sertifikavimas, jų prieinamumas, atsakomybė ir patvirtinimo apimtis turėtų būti patvirtinti techninės peržiūros metu.

Vien tik medžiagų bandymo sertifikatas nėra visos montavimo sistemos konstrukcinių savybių sertifikatas.

Integruota metalo medžiagų ir projektų pirkimo palaikymas

„Dongmeng Group“ sujungia plieno medžiagų, konstrukcinių dalių ir pritaikyto apdorojimo patirtį, kad padėtų pirkėjams įsigyti PV montavimo komponentų, atitinkančių jų inžinerinius brėžinius ir pirkimo reikalavimus.

Į medžiagas orientuota ekspertizė

Plieno rūšys, sekcijų matmenys ir dangos pasirinkimas gali būti derinami su taikymo reikalavimais, o ne laikomi bendrais keičiamais gaminiais.

Individualios gamybos palaikymas

Pirkėjai gali pateikti brėžinius, pjovimo sąrašus, sujungimo detales ir dangos specifikacijas techninei ir komercinei peržiūrai.

Tiekimo koordinavimas pagal projektą

Komponentų tvarkaraščiai, siuntų partijos, ženklinimas ir eksporto pakuotė gali būti suskirstyti pagal sutartus užsakymo reikalavimus.

Kokybiška dokumentacija

Medžiagų įrašai ir pasirinkti tikrinimo reikalavimai gali būti įtraukti į pirkimo specifikaciją, siekiant paremti gaunamus kokybės patikrinimus.

Tarptautinė B2B komunikacija

Produkto užklausas galima peržiūrėti pagal plieno rūšį, konstrukcinę konfigūraciją, pristatymo vietą ir reikalingus dokumentus, kurie padės parengti tikslesnę citatą.

Q1. Kas įtraukta į cinkuoto plieno PV tvirtinimo sistemą?

Cinkuoto plieno PV tvirtinimo sistema gali apimti atraminius stulpelius, gegnes, stulpelius, bėgius, atramas, jungiamąsias plokštes, tvirtinimo kronšteinus ir suderinamas tvirtinimo detales. Tiksli apimtis priklauso nuo sutartos medžiagų sąskaitos. PV moduliai, elektros įranga, pamatai ir montavimo paslaugos nėra automatiškai įtraukiamos.

Q2. Kokios plieno rūšys dažniausiai naudojamos saulės energijos montavimo konstrukcijoms?

Q235B ir Q355B yra įprasti plieninių atraminių elementų medžiagų variantai. Taip pat gali būti nurodytos europinės konstrukcijos arba padengto konstrukcinio plieno rūšys. Galutinis medžiagos pasirinkimas turi atspindėti konstrukcijos projektą, gamybos būdą ir taikomus standartus.

Q3. Ar galite pateikti pasirinktinius C ir Z kanalų profilius?

Taip. Individualūs C ir Z profiliai gali būti vertinami pagal reikiamus matmenis, storį, skylių raštus, ilgius ir plieno rūšis. Pirkėjai techninei peržiūrai turėtų pateikti pjūvių brėžinius ir tolerancijos reikalavimus.

4 klausimas. Kuo skiriasi karštai cinkuotos ir iš anksto cinkuotos PV konstrukcijos?

Karštas cinkavimas po gamybos po tinkamo paruošimo padengia pagamintą plieno elementą cinku. Iš anksto cinkuoti profiliai dažniausiai formuojami iš jau padengtos plieninės juostos. Metodai skiriasi dangos padengimu, taikomais standartais ir pjaustytų arba perforuotų paviršių apdorojimu.

Q5. Kokį cinkuotos dangos storį turėčiau nurodyti?

Dengimo reikalavimai turi atitikti pasirinktą dangos standartą ir projekto poveikio sąlygas. Po gamybos HDG paprastai nurodomas pagal dangos storį, o nuolat dengtas plienas paprastai nurodomas pagal dangos masę arba dangos pavadinimą. Taikinys, pvz., 80 μm, turi būti įvertintas pagal taikomus medžiagos, proceso ir projekto reikalavimus.

6 klausimas. Ar jūsų PV tvirtinimo sistemos gali atlaikyti dideles vėjo ir sniego apkrovas?

Montavimo konstrukcijos gali būti nurodytos pagal projekte nustatytus apkrovos reikalavimus. Faktinis pajėgumas turi būti nustatytas atliekant konstrukcinius skaičiavimus, atsižvelgiant į modulio išdėstymą, laikančius elementus, jungtis, pamatus ir taikomus projektavimo kodus. Vienas bendras atsparumo vėjui ar sniegui skaičius netaikomas visoms konfigūracijoms.

7 klausimas. Ar cinkuoto plieno saulės kolektorių montavimo konstrukcijos tinka pakrantės zonoms?

Jie gali būti naudojami pakrančių projektuose, kai apsaugos nuo korozijos sistema yra tinkama poveikio sąlygoms. Pirkėjai turėtų nurodyti įrengimo vietą ir atitinkamus korozijos reikalavimus, kad būtų galima įvertinti dangos pasirinkimą, tvirtinimo detalių suderinamumą ir priežiūros aspektus.

Q8. Kokie pamatai gali būti naudojami antžeminėms saulės konstrukcijoms?

Galimi variantai: varomi plieniniai poliai, sraigtiniai poliai ir betoniniai pamatai. Jų tinkamumas priklauso nuo grunto sąlygų, konstrukcinių apkrovų, korozijos rizikos ir įrengimo reikalavimų. Pamatų pasirinkimą turi patikrinti atsakingas inžinierius.

9 klausimas. Ar montavimo konstrukcijos suderinamos su skirtingų dydžių saulės baterijomis?

Suderinamumas vertinamas pagal modulio matmenis, rėmo charakteristikas, nurodytas suspaudimo zonas, montavimo orientaciją ir atstumą tarp atramų. Konfigūracijai patvirtinti būtinas modulio duomenų lapas ir patvirtintos montavimo instrukcijos.

Q10. Ar galite gaminti pagal mūsų brėžinius?

„Dongmeng Group“ palaiko su projektu susijusius gamybos užklausas, pagrįstas techniniais brėžiniais, medžiagų sąskaitomis ir sutartomis specifikacijomis. Pasirinktiniai matmenys, štampavimo modeliai, gamybos detalės ir dangos reikalavimai gali būti įvertinti prieš pateikiant pasiūlymą ir patvirtinant gamybą.

Q11. Ar galite pateikti medžiagų bandymo sertifikatus ir patikrinimo ataskaitas?

Medžiagų sertifikatų, įskaitant EN 10204 3.1, jei taikoma, ir suderintų patikrinimo ataskaitų gali būti paprašyta kaip užsakymo dokumentų dalis. Jei nurodyta, trečiosios šalies patikrinimas taip pat gali būti koordinuojamas. Tikslus dokumentų paketas turi būti patvirtintas prieš užsakant.

Q12. Koks numatomas cinkuotos PV tvirtinimo konstrukcijos tarnavimo laikas?

Tarnavimo laikas priklauso nuo plieno konstrukcijos, aplinkos poveikio, dangų sistemos, montavimo kokybės ir priežiūros sąlygų. Projektai, skirti 25 metų ar ilgesniam laikotarpiui, turėtų nustatyti tinkamus patvarumo reikalavimus ir patikrinti pasirinktą apsaugos nuo korozijos strategiją, o ne pasikliauti bendru naudojimo trukmės teiginiu.

Q13. Ar galite tiekti tvirtinimo konstrukcijas saulės energijos stoginėms ir žemės ūkio projektams?

Taip, pritaikytus konstrukcinius plieno komponentus, skirtus saulės energijos stoginėms ir žemės ūkio PV įrenginiams, galima peržiūrėti pagal projekto brėžinius. Turi būti apibrėžti tokie reikalavimai kaip transporto priemonės arba mašinų atstumas, pamatų išdėstymas ir taikoma apkrova.

Q14. Kokios informacijos reikia norint pateikti tikslią citatą?

Pateikite projekto vietą, montavimo tipą, apytikslį projekto pajėgumą, PV modulio detales, konstrukcinius brėžinius arba medžiagų sąskaitą, reikalingą plieno rūšį, dangos specifikaciją, kiekį, pristatymo vietą ir visus privalomus bandymus ar dokumentus.

Q15. Koks yra MOQ ir pristatymo laikas?

Minimalus užsakymo kiekis ir pristatymo laikas priklauso nuo gaminio matmenų, įrankių poreikių, medžiagų prieinamumo, gamybos sudėtingumo, dengimo proceso ir užsakymo kiekio. Komercinės sąlygos patvirtinamos po techninės peržiūros.

Gaukite cinkuotų saulės atraminių konstrukcijų pasiūlymą pagal projektą

Ieškote patikimo cinkuoto plieno PV montavimo konstrukcijų tiekėjo kitam saulės energijos projektui?

„Xi'an Dongmeng Group Co., Ltd.“ palaiko pritaikytus plieno komponentus ir pagal projektą pagrįstą pirkimą saulės EPC rangovams, kūrėjams, platintojams ir pramoninės statybos klientams.

Atsiųskite mums savo inžinerinius brėžinius, medžiagų sąskaitą arba projekto reikalavimus. Mūsų komanda peržiūrės prašomus gaminius, medžiagų parinktis, dangos reikalavimus ir komercinę informaciją.

Į savo užklausą įtraukite šią informaciją:

Montavimo sistemos tipas:

Ant žemės montuojamas saulės energijos parkas

Komercinis stogas

Saulės stogas automobiliui

Agrivoltaic projektas

Projekto pajėgumai

Pageidautina danga:

HDG po gamybos

Iš anksto cinkuotas plienas

Zn-Al-Mg dengtas plienas

Reikia rekomendacijos

Brėžiniai, kiekiai ir specifikacijos
